Logements BBC à Kaysersberg

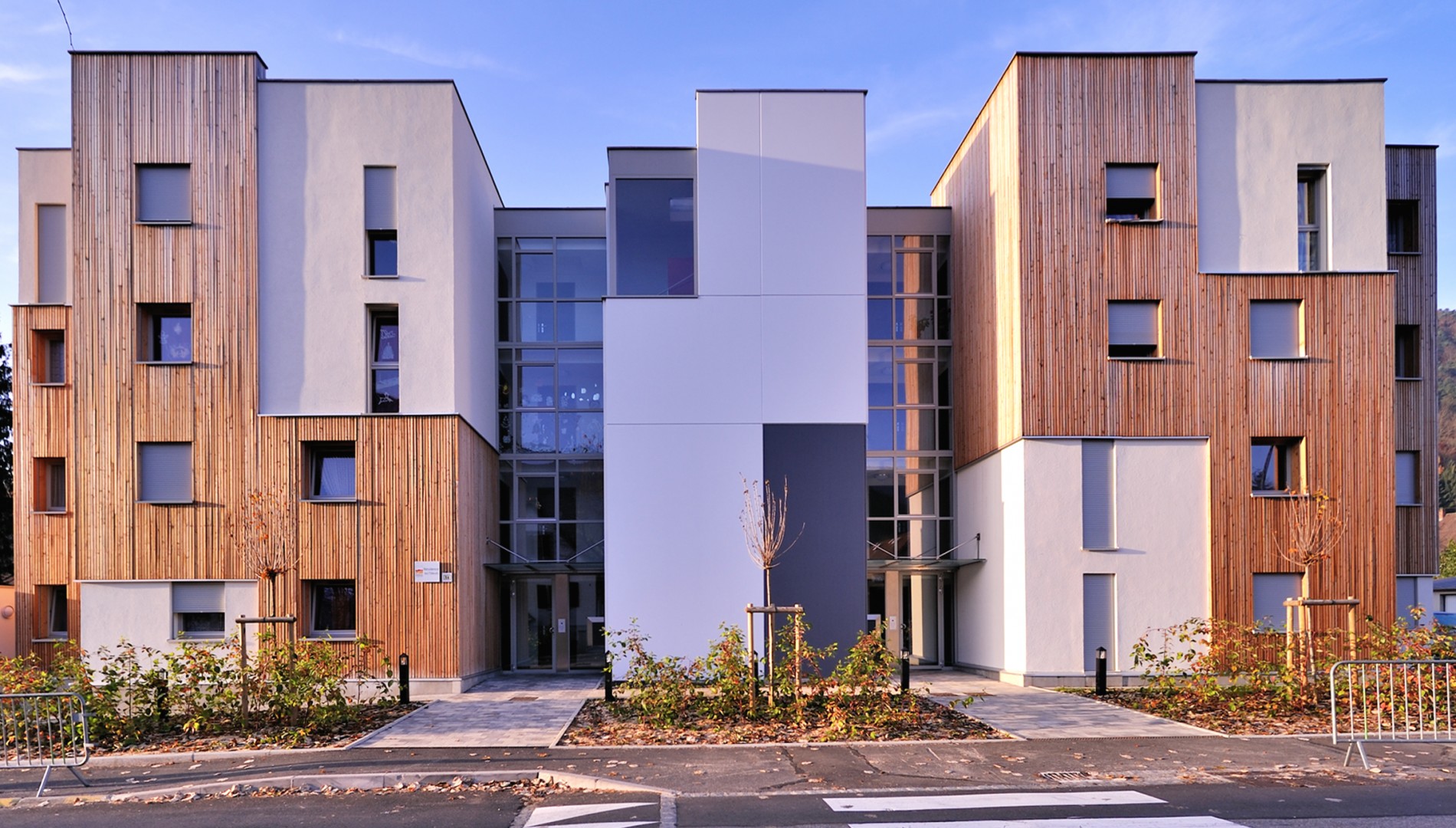

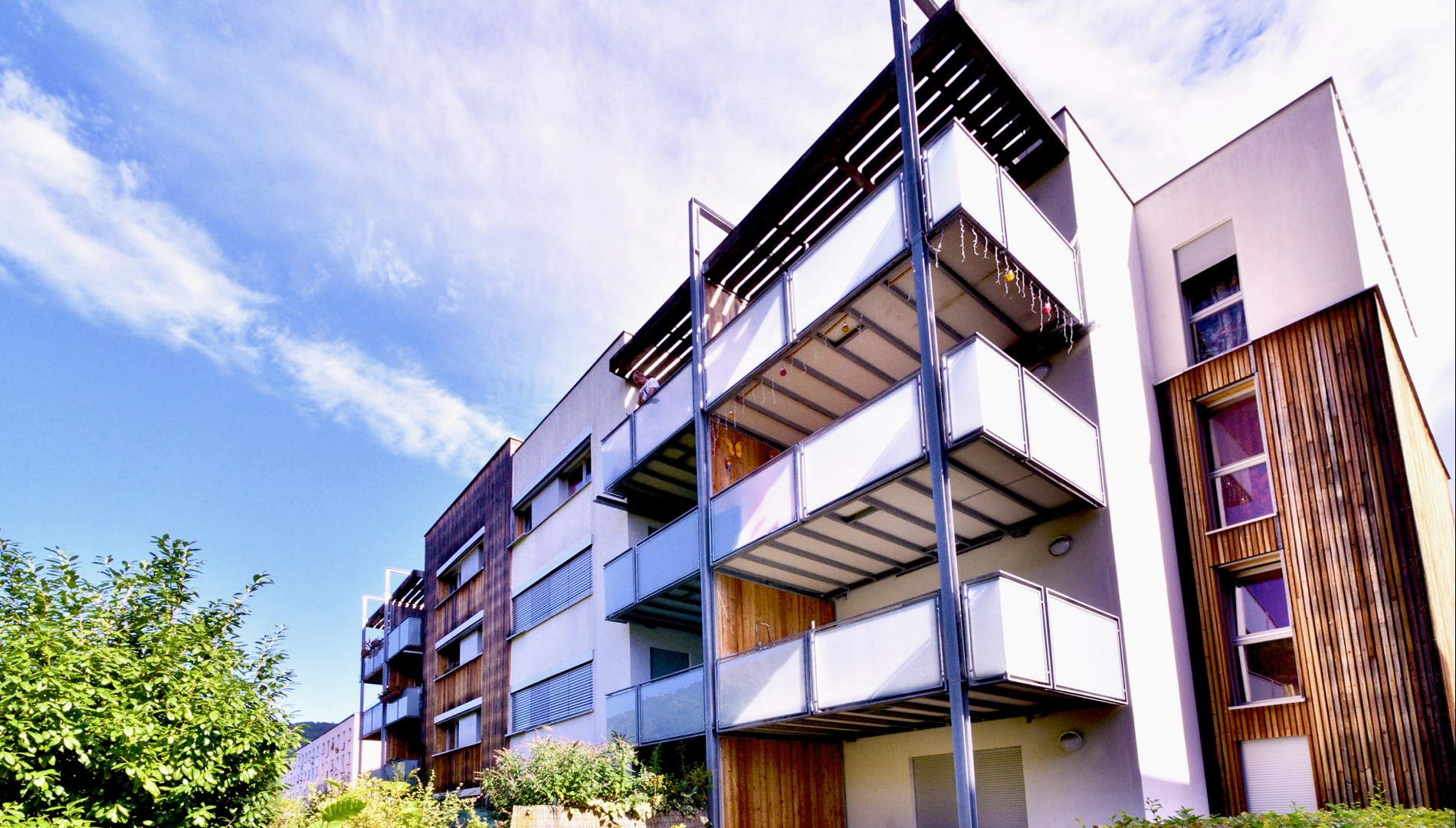

Constitué de quatre niveaux de logements, le bâtiment cherche à éviter l'effet de bloc en juxtaposant un ensemble de volumes verticaux alternant du bardage bois et de l'enduit clair. Les logements sont tous exposés au sud et disposent de grandes terrasses.































































Constitué de quatre niveaux de logements, le bâtiment cherche à éviter l'effet de bloc en juxtaposant un ensemble de volumes verticaux alternant du bardage bois et de l'enduit clair. Les logements sont tous exposés au sud et disposent de grandes terrasses.































































La structure principale du bâtiment est composée de dalles en béton pour l'inertie thermique, la stabilité parasismique, la performance acoustique et la fine épaisseur.































































Les façades constituent une "chaussette" en bois de 31 cm d'épaisseur enveloppant le tout et présentant de hautes performances thermiques et acoustiques.































































L'ensemble s'inscrit dans une démarche Cerqual "Habitat Environnement Performance", label le plus exigeant en matière de performance énergétique et environnementale.































































Description des murs et menuiseries Enveloppe Ossature bois + Laine de verre  140 mm
     Isolation extérieure polystyrène    120 mm
     Doublage isolé intérieur     50  mm
     Menuiseries ext. bois     U<1,1

Description de la toiture et des sols : Toiture terrasse en solive bois épaisseur    240mm
     Isolation sous étanchéité laine de verre   100mm
     Isolation entre solives     200 mm































































Dallage porté rez-de-chaussée béton  200mm
Isolation      100mm
Chape        50mm































































Dalle intermédiaire béton armé    200mm































































Chauffage / ventilation / eau chaude sanitaire

     Ventilation simple flux Hygroréglable  B
     Chauffage produit par chaufferie communale bois
     Production d'eau chaude sanitaire par panneaux solaire
disposés en toiture.
